综合转鼓试验台方案说明书(一)
- 2020-04-30-
方案说明书
产品型号:GYCG(S)-Q4(502)
产品名称:综合转鼓试验台
第一章 概述
1概述
GYCG(S)-Q4(502)系列综合转鼓试验台是烟台光宇公司的发明专利。
(燃油车使用)
(新能源车使用)

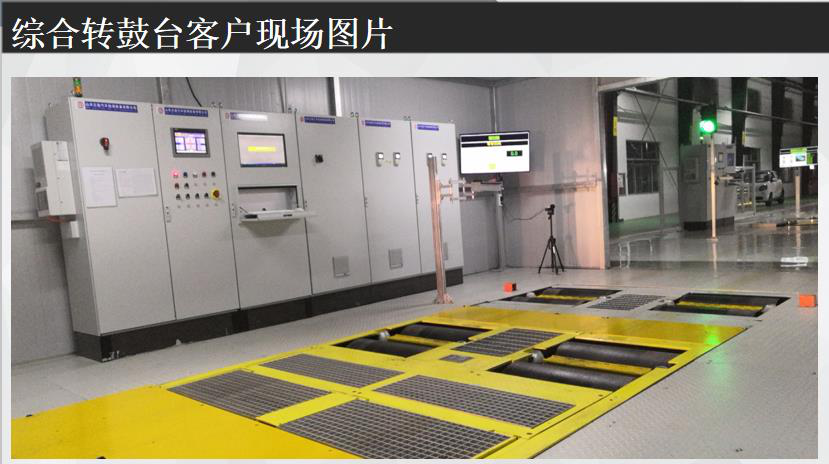

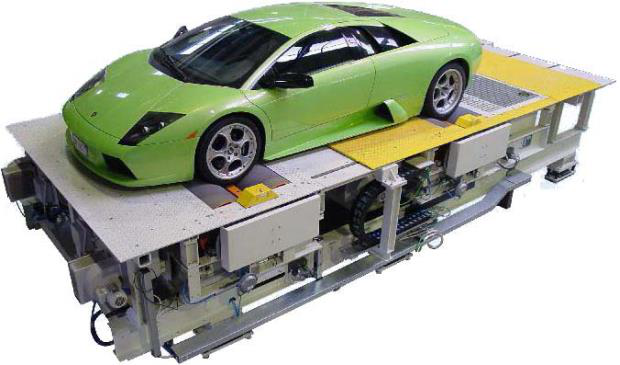

综合转鼓试验台为轴重2000kg 以下的车辆在制造厂下线时对前轮驱动、后轮驱动或四轮驱动汽车进行动态驾驶测试、档位检测、加速性能、车身稳定性能、真实工作的滑移率、ABS/ESC测试等功能。

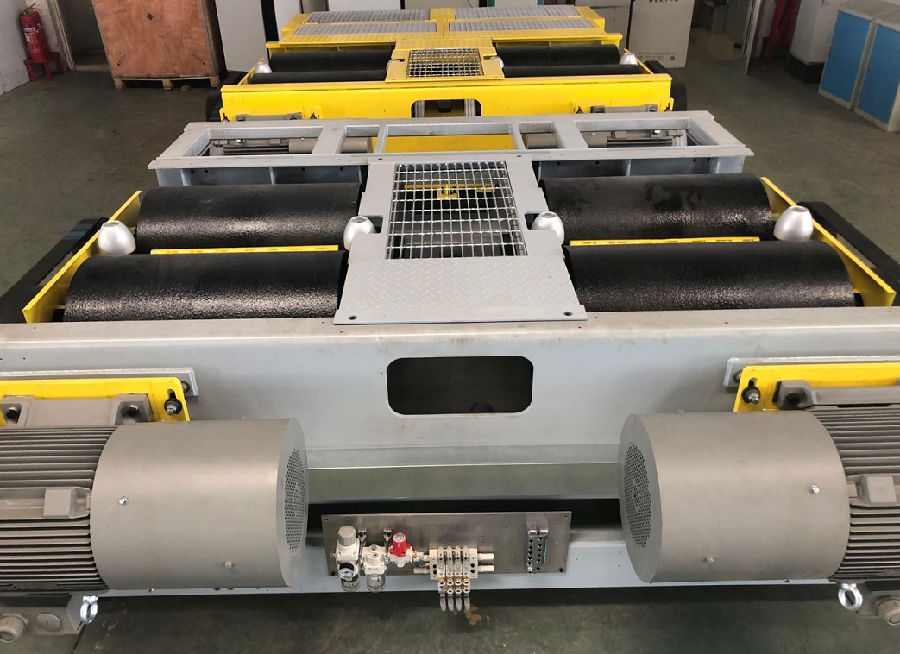

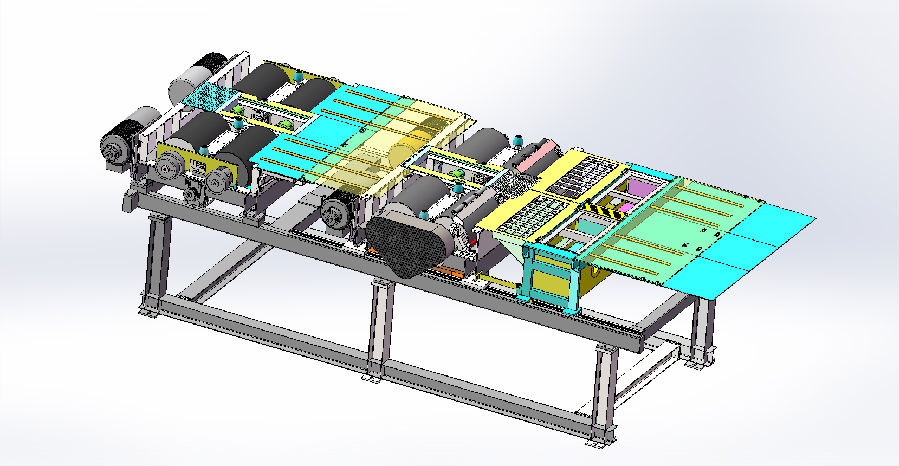

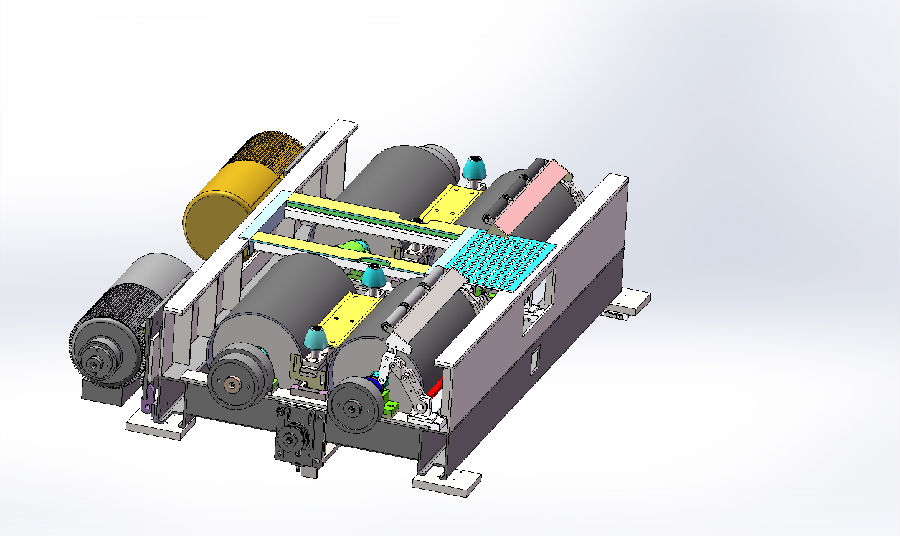

试验台由设备整体钢结构、标定装置、滚筒系统(固定滚筒组、移动滚筒组)、滚筒组间距(轴距)调节系统、侧向导向装置、电机驱动控制系统、信号采集、数据处理、车辆测试通讯装置、PLC 控制系统和显示部分等构成。
前滚筒组的前部和后滚筒组的后部装有防止测试时车辆冲出试验台的安全滚筒保护装置。为了便于车辆进出试验台,在每对滚筒的中间安装有气动举升器。
滚筒组移动装置为伺服电机,轴距移动范围2300mm~3100mm(移动范围可根据用户需要调整), 适合于前轮驱动、后轮驱动、四驱等的车型轮距1450~1900 mm 的车型,四轮能够独立控制和运行,也能分轴同步运行。
该转鼓试验台采用电惯量模拟等效模拟车辆在道路上的行驶动能,能承受车辆在最大加速、减速时的载荷。转鼓经良好的动平衡。
