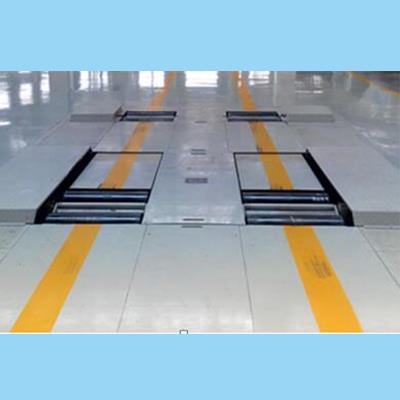

ABS(防抱死制动系统)制动台测试数据波动大的问题可能涉及传感器校准、液压系统稳定性及电控单元(ECU)通信故障等多方面因素。以下从这三个核心方向展开分析,并提供排查思路与解决方案:
一、传感器校准问题
可能原因
1.轮速传感器信号偏差:ABS依赖轮速传感器实时监测车轮转速,若传感器安装间隙不当(如磁电式传感器与齿圈间隙过大/过小)、信号线接触不良或传感器本身损坏,会导致转速信号失真,触发ABS误动作或响应延迟。
2.压力传感器漂移:液压系统中的压力传感器若未定期校准,可能因温度变化、长期使用导致零点偏移或灵敏度下降,使ECU接收的压力数据不准确,影响制动压力调节。
3.加速度传感器误差:部分ABS系统配备纵向/横向加速度传感器,若其校准参数(如零偏、灵敏度)错误,可能导致系统对车辆动态状态的误判。
排查与解决
•轮速传感器:检查安装间隙(通常为0.5-1.5mm),清理齿圈表面污垢或铁屑;用示波器检测信号波形(正常应为规则方波),对比左右轮信号一致性。
•压力传感器:使用标准压力源(如气压/液压校验仪)进行零点与量程校准,确保输出信号与实际压力线性匹配;检查传感器供电电压(通常5V±0.2V)是否稳定。
•加速度传感器:通过诊断仪读取传感器原始数据,对比车辆静止/匀速行驶时的输出值是否在允许误差范围内(如±1%FS)。
二、液压系统稳定性问题
可能原因
1.液压泵/电机性能下降:液压泵磨损或电机供电不足可能导致建压速度变慢、压力波动大,尤其在连续制动测试中表现明显。
2.电磁阀卡滞或响应延迟:ABS液压控制单元(HCU)中的常开/常闭电磁阀若因污染(如制动液含杂质)、线圈老化或机械卡滞,无法快速切换通断状态,导致制动压力调节滞后。
3.制动液特性异常:制动液沸点降低(因吸湿或高温)、含气泡或粘度变化,会影响液压传递效率,导致压力波动。
4.管路泄漏或堵塞:管路接头松动、密封圈老化或内部堵塞(如滤网脏污)会导致压力损失或局部高压。
排查与解决
•液压泵/电机:检查泵体是否有异响或过热现象;测量电机工作电流(对比标定值),确认供电电压稳定;通过压力传感器监测建压时间(通常应在0.1-0.3秒内达到目标压力)。
•电磁阀:拆解HCU(需专业设备),检查电磁阀阀芯是否灵活、线圈电阻值(通常10-30Ω)是否正常;用压缩空气或制动液反向冲洗阀体,清除内部杂质。
•制动液:更换符合标准的DOT4/DOT5.1制动液(避免混用不同标号),排空系统内空气;定期更换制动液(一般每2年或4万公里)。
•管路:检查管路接头是否紧固(扭矩符合规范)、密封圈是否完好;用内窥镜或高压空气检查管路内部是否堵塞。
三、电控单元(ECU)通信故障
可能原因
1.CAN总线通信异常:ABS ECU与制动台测试设备(如数据采集仪)通过CAN总线交换数据,若总线阻抗不匹配、终端电阻缺失或信号干扰(如强电磁场),可能导致数据丢包或延迟。
2.ECU内部故障:ECU硬件(如MCU、电源芯片)损坏或软件逻辑错误(如标定参数错误、故障码未清除),可能导致信号处理异常。
3.传感器/执行器信号冲突:若多个传感器(如轮速、压力、加速度)同时传输异常信号,ECU可能因容错机制触发保护逻辑,导致制动压力调节紊乱。
排查与解决
•CAN总线:用诊断仪读取总线错误帧数量(正常应接近0);检查终端电阻(通常60Ω,位于总线两端)是否缺失或阻值偏差;排查附近是否有强电磁干扰源(如电机、逆变器),必要时增加屏蔽措施。
•ECU硬件:通过诊断仪读取ECU故障码(如P0500轮速信号故障、P1568液压泵控制故障),确认是否为硬件报错;若故障码无法清除,需更换ECU并重新编程。
•信号冲突:逐一断开传感器/执行器连接,观察测试数据是否恢复正常;若某部件断开后数据稳定,则需重点检查该部件(如更换轮速传感器或清洗电磁阀)。
四、综合建议
1.分步隔离法:优先通过诊断仪读取ABS系统故障码,缩小问题范围;若无故障码,逐步断开传感器/执行器,观察数据波动是否消失。
2.环境因素排查:测试时环境温度、湿度是否超出ABS工作范围(如低温导致液压油粘度升高);确保制动台设备(如滚筒、传感器)校准有效。
3.数据对比分析:将波动数据与正常工况下的历史数据对比,重点关注轮速差值(正常应<5km/h)、压力变化率(正常应平滑过渡)等关键参数。
通过系统性排查传感器、液压系统及ECU通信三大模块,可定位波动根源并针对性解决,确保ABS制动台测试数据的准确性与稳定性。
