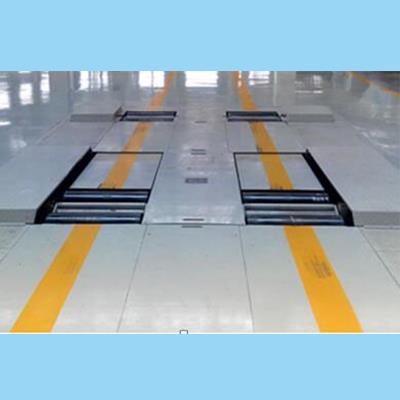

针对总装检测线节拍延迟或卡顿问题，需从输送系统同步性、工序衔接效率、故障停机预防三大核心环节入手，通过系统性优化生产节拍的连续性与稳定性。以下为具体优化方案，结合设备原理与现场实操要点：
一、输送系统同步性优化（节拍基础保障）
输送系统是检测线的“动脉”，其速度匹配性、定位精度与动态响应能力直接影响整体节拍。同步性差会导致前后工位节奏脱节（如上游来料过快堆积，下游等待缺料），或定位偏差引发检测失效（如被测件未到达指定位置时启动检测）。
1.常见延迟原因
•速度不匹配：输送线（如皮带线、倍速链）与工艺节拍要求不一致（例如设计节拍为60秒/台，但输送线实际速度只能支撑90秒/台）；
•定位误差：被测件在输送过程中偏移（如皮带跑偏导致工件偏离中心线），或定位机构（如挡停器、定位销）响应慢（到位后未及时停止/夹紧）；
•动态干扰：多工位并行输送时，前后段速度差异引发“拉扯”（如上游高速推送，下游低速接收导致工件堆积卡顿）。
2.优化措施
•节拍匹配性验证：
测量各工位实际作业时间（从工件到达至完成检测离开的时间），统计瓶颈工位（耗时最长的工序）。若瓶颈工位时间＞设计节拍（例如设计节拍为50秒，某检测工位实际需65秒），需优先优化该工序；若输送时间（工件从上一工位到当前工位的移动耗时）占比过高（如总节拍60秒中输送耗时20秒），则需调整输送速度。
示例：若总节拍要求为45秒/台，输送线当前速度下工件移动耗时15秒（占比1/3），可通过提升输送线速度（如从10m/min提升至15m/min）或缩短工位间距（减少移动距离）压缩输送时间至10秒内。
•输送-工艺同步控制：
采用PLC或伺服控制系统实现输送线与检测设备的“联动触发”。例如，通过光电传感器检测工件到达定位点后，向PLC发送信号，PLC同步控制输送线暂停（或降速至爬行速度）、检测设备启动测量，避免“边移动边检测”导致的误差或卡顿。
关键参数：定位精度需≤±0.5mm（确保被测件与检测传感器/夹具严格对齐），挡停器响应时间≤0.3秒（从触发信号到完全停止工件）。
•输送线硬件调整：
•皮带/链条张紧度：定期检查输送带/倍速链的张紧状态（用张力计测量，标准值参考设备手册），避免因松弛导致跑偏或打滑（例如皮带跑偏会使工件偏向一侧，触发两侧限位开关引发急停）。
•导向装置优化：在输送线两侧加装可调式导向板（间距比工件宽度大2-3mm），或增加V型导轮（限制工件横向移动），确保工件始终居中输送。
•驱动冗余设计：对于长距离输送线（如＞10米），采用分段驱动+同步控制器（如伺服电机+编码器反馈），避免因单点驱动扭矩不足导致末端速度下降。
二、工序衔接效率优化（节拍连续性关键）
检测线通常由多个子工序（如上料→预定位→检测A→检测B→下料）串联而成，工序间的等待、传递或切换延迟会直接拖累整体节拍。
1.常见衔接问题
•等待浪费：前一工序完成后，后一工序未及时启动（例如检测工位完成测量后，需人工确认结果才能放行至下一工位）；
•传递瓶颈：工序间传递装置（如升降机、旋转台、机械手）速度慢或故障率高（例如升降机每次升降耗时8秒，而设计仅需5秒）；
•逻辑冲突：多工序并行作业时资源竞争（如两台检测设备共用一个下料输送线，导致后段排队堆积）。
2.优化措施
•工序流程再造：
绘制“工序时序图”，标注每个步骤的开始/结束时间、等待时间及责任人，识别非增值环节（如人工干预、冗余搬运）。例如，若某检测工位完成后需人工打印报告并确认合格方可放行，可改为系统自动判断（合格则绿灯亮+输送线启动，不合格则红灯亮+分流至返修线），将等待时间从5秒缩短至1秒内。
案例：某总装线通过将“检测→人工记录→手动放行”改为“检测→系统自动上传数据→PLC判断放行”，工序衔接时间从12秒降至3秒，节拍提升75%。
•传递装置升级：
•高速化：替换低速传递设备（如将普通升降机更换为伺服驱动高速升降机，升降速度从0.1m/s提升至0.3m/s）；
•柔性化：对于多品种混线生产，采用可调节夹具的机械手（如电动伺服夹爪，换型时间＜1分钟）或视觉定位传递装置（通过相机识别工件位置，自动调整抓取姿态），避免因换型调整导致的停顿。
•并行化：增加缓冲缓存区（如小型暂存线或托盘库），平衡前后工序速度差。例如，若检测工位节拍为50秒/台，下料输送线节拍为40秒/台，可设置一个能暂存3-5台工件的缓冲线，当下游短暂停机时上游仍可持续生产。
•逻辑协同控制：
通过PLC或MES系统实现工序间“信号联动”。例如，当前工序完成并释放工件后，自动触发下一工序的设备启动（如检测工位放行信号直接控制下料输送线运行）；对于关键工序（如功能测试），设置“完成确认”反馈机制（测试设备发送OK/NG信号至PLC，决定后续工序是否执行）。
三、故障停机预防与快速恢复（节拍稳定性底线）
故障停机是节拍延迟的“突发性杀手”，需通过预防性维护、快速诊断与应急处理降低停机频率与恢复时间。
1.常见故障类型
•输送系统故障：电机过热烧毁、链条断裂、传感器误报（如光电开关被粉尘遮挡触发急停）；
•检测设备故障：传感器失效（如激光位移计镜头污染导致无信号）、工装夹具卡死（如气缸活塞杆卡滞无法复位）；
•人为操作失误：误触急停按钮、换型时未正确设置参数（如输送速度与工艺要求不匹配）。
2.优化措施
•预测性维护：
基于设备运行数据（如电机电流、轴承温度、输送带振动频率）建立阈值预警模型。例如，当电机电流持续超过额定值的80%（预示负载异常）、链条润滑油耗尽（通过油位传感器检测）时，系统提前报警并提示维护（避免突发断裂）。
工具：安装振动传感器（监测轴承/齿轮箱异常振动）、红外测温仪（监测电机/电气柜温度）、PLC数据采集模块（实时记录关键参数）。
•快速故障诊断：
•标准化故障代码库：为每类常见故障（如输送线急停、传感器无信号）制定明确的排查流程图（例如“光电开关无信号→检查遮挡物→清洁镜头→测试电源电压”），缩短维修人员判断时间。
•模块化设计：将易损部件（如输送带托辊、检测传感器）设计为快拆结构（通过螺栓固定或卡扣连接），确保更换时间≤5分钟（例如更换一个损坏的定位销从原30分钟缩短至3分钟）。
•应急处理机制：
•冗余设计：关键工位（如检测核心设备）配置备用设备（如双传感器冗余，主传感器故障时自动切换至备用传感器），或设置手动旁路模式（如输送线急停后可通过手动按钮低速运行至安全位置）。
•停机响应SOP：制定《节拍异常处理手册》，明确“停机→定位原因→临时恢复→根本解决”的标准化步骤（例如：发现输送线卡顿→1分钟内检查是否有工件卡住→移除卡件→3分钟内恢复运行→后续排查链条磨损原因）。
四、系统性优化流程建议
1.数据采集先行：通过PLC/传感器记录各工位节拍时间、输送速度、故障停机次数及原因（至少连续3天），绘制“节拍瓶颈热力图”（标注延迟最严重的环节）。
2.分层级优化：优先解决高频故障（如输送线急停占比＞30%）和明显瓶颈（如某工序耗时超过节拍要求的120%），再逐步优化细节（如导向装置微调）。
3.动态调整机制：随着产品型号变化（如总装车型切换）或产能提升需求，定期（每月/每季度）复测节拍并迭代优化方案。
总结
总装检测线节拍延迟的本质是“输送-工序-故障”三大环节的协同失效。通过同步输送系统与工艺节奏、优化工序衔接逻辑、强化故障预防能力，可将节拍波动控制在±5%以内，显著提升整体效率。核心原则是：“以数据定位瓶颈，以协同替代等待，以预防减少停机”。
