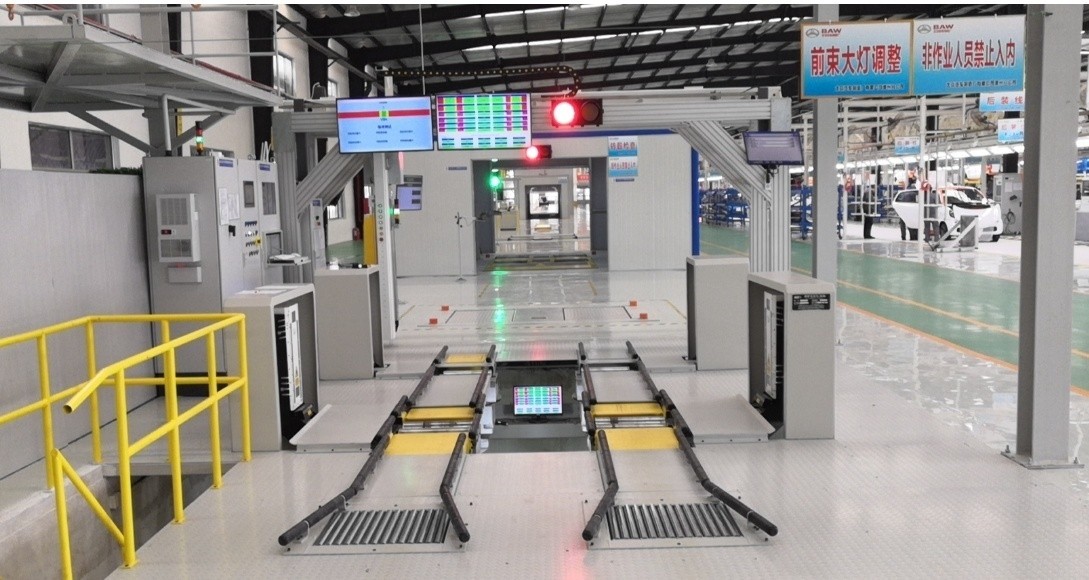

ABS制动台测试中出现目标减速度偏差超标的问题，通常与惯性模拟系统的误差或标定参数失效直接相关。以下从这两个核心方向展开分析，并提供具体的排查思路与解决方案。

一、惯性模拟系统误差

ABS制动台通过惯性模拟系统（通常为飞轮组或电惯量模拟）复现车辆整备质量及转动惯量，若模拟精度不足或系统异常，会导致实际减速度与目标减速度偏差超标。

可能原因

1.飞轮组惯量失配

•飞轮组的设计惯量需严格匹配被测车辆的整备质量及轴荷分布（包括车身质量、轮胎转动惯量等）。若飞轮组配置错误（如缺失部分飞轮或飞轮损坏），会导致模拟惯量与实际需求偏差，直接影响减速度计算。

•示例：若测试车辆整备质量为1.5吨，但制动台仅配置了1.0吨对应的飞轮组，实际模拟惯量不足，会导致测试中减速度偏大（因相同制动力下，质量越小，减速度越大）。

2.电惯量模拟系统参数漂移

•电惯量模拟通过电机调节负载扭矩来模拟惯量，其核心依赖精确的转动惯量模型和实时扭矩控制。若模型参数（如电机惯量、摩擦系数）未校准或漂移，或电机响应延迟/超调，会导致模拟惯量与实际需求偏差。

•示例：电惯量系统因长期使用导致电机轴承磨损，摩擦阻力增大，实际模拟的“惯性阻力”偏大，使测试减速度偏小。

3.滚筒与轮胎接触状态异常

•制动台滚筒的直径、表面状态（如磨损、打滑）及轮胎充气压力直接影响滚筒与轮胎间的滚动半径和摩擦系数。若滚筒直径偏差（如制造公差或变形）、轮胎气压不足或花纹磨损，会导致实际滚动半径小于标定值，使惯性模拟系统计算的减速度偏离真实值。

•示例：滚筒直径因长期磨损从标称值500mm缩小至490mm，实际滚动半径减小，相同制动力下减速度计算值偏大（因减速度公式a=\frac{F}{m}中，F为制动力，m为模拟惯量，但实际滚筒转速变化率因半径减小而增大，导致系统误判减速度超标）。

4.传感器测量误差

•惯性模拟系统的核心依赖转速传感器（如光电编码器）和扭矩传感器的测量精度。若传感器零点漂移、分辨率不足或信号干扰，会导致转速变化率（用于计算减速度）或扭矩反馈值失真。

•示例：转速传感器因污染导致信号脉冲丢失，系统计算的滚筒转速变化率偏小，误判减速度偏小。

排查与解决措施

1.飞轮组检查与校准

•核对飞轮组配置清单，确认总惯量是否匹配被测车辆的整备质量及轴荷分布（需参考车辆技术手册或制动台标定证书）。

•检查飞轮是否完好（无裂纹、松动），必要时通过静态称重或动态扭矩测试验证飞轮组实际惯量。

2.电惯量系统校准与诊断

•使用标准砝码或已知惯量的负载对电惯量系统进行静态标定，验证其模拟惯量的准确性（如输入目标惯量值，测量实际扭矩响应）。

•检查电机控制参数（如PID调节增益、摩擦补偿系数），通过示波器监测电机扭矩输出波形，确认是否存在响应延迟或超调现象。

•清洁电机轴承并补充润滑脂，必要时更换磨损部件。

3.滚筒与轮胎状态优化

•测量滚筒实际直径（使用高精度卡尺多点测量），若偏差超过标称值的±0.5%（如标称500mm，实测＜497.5mm或＞502.5mm），需调整滚筒间距或更换滚筒。

•检查轮胎气压是否符合标准值（通常为车辆推荐冷态气压的±10%），并用花纹深度尺测量轮胎花纹深度（≥1.6mm）。

•在滚筒表面涂抹专用防滑涂层（如陶瓷涂层），减少轮胎打滑风险。

4.传感器校准与信号验证

•用标准转速源（如光电校验仪）对转速传感器进行校准，确保输出脉冲频率与实际转速线性匹配（误差＜±0.1%）。

•检查扭矩传感器零点偏移（空载时应输出0Nm±0.1%FS），并用标准砝码加载验证其线性度（误差＜±0.5%FS）。

•通过诊断仪读取传感器原始数据，对比理论值与实测值的偏差（如转速信号波动范围应＜±1r/min）。

二、标定参数失效

ABS制动台的减速度计算依赖一系列标定参数（如车辆质量、滚筒半径、摩擦系数等），若参数未及时更新或因设备老化/环境变化导致失效，会直接导致目标减速度与实际减速度偏差。

可能原因

1.车辆参数未正确输入

•制动台需预设被测车辆的整备质量、轴荷分布、轮胎规格等参数。若参数输入错误（如误将1.5吨车辆输入为1.0吨），会导致减速度计算基准错误。

•示例：测试车辆实际质量为1.5吨，但制动台系统内设置为1.0吨，系统计算的“目标减速度”基于1.0吨质量，实际测试时因惯量过大，减速度偏小（因a=\frac{F}{m}，m偏大则a偏小）。

2.滚筒半径参数漂移

•滚筒半径是减速度计算的关键参数（减速度a=\frac{\Delta v^2}{2R\cdot t}，其中R为滚筒半径）。若滚筒因磨损导致半径减小，但系统仍使用标称半径值，会使计算的减速度偏大。

•示例：滚筒标称半径500mm，实测半径490mm，若系统未更新半径值，计算的减速度会偏大约2.04%（因a\propto\frac{1}{R}）。

3.摩擦系数参数失效

•制动台需预设滚筒与轮胎间的摩擦系数（通常为0.7-0.9），若轮胎花纹磨损、滚筒表面污染或环境湿度变化（如雨天测试），实际摩擦系数可能降低，但系统仍使用标称值，导致计算的减速度偏大。

•示例：标称摩擦系数0.8，实际因轮胎磨损降至0.6，系统计算的减速度会偏大约25%（因F=\mu\cdot N，\mu降低则制动力F减小，减速度a偏小；但若系统未修正摩擦系数，仍按0.8计算，会导致减速度计算值偏大）。

4.标定周期超期

•制动台的标定参数需定期校准（通常每6个月或500次测试），若长期未校准，因设备磨损、环境温湿度变化等因素，参数可能失效。

•示例：滚筒直径因长期磨损从500mm缩小至495mm，但系统未更新参数，导致减速度计算偏差持续累积。

排查与解决措施

1.核对车辆参数输入

•检查制动台系统内预设的车辆整备质量、轴荷分布、轮胎规格是否与被测车辆一致（需参考车辆行驶证或技术手册）。

•对于多轴车辆，需确认各轴荷分配比例是否正确（如前轴40%、后轴60%）。

2.更新滚筒半径与摩擦系数

•定期测量滚筒实际半径（建议每月一次），并在系统中更新为实测值（误差＜±0.5%）。

•根据轮胎状态（花纹深度、气压）和环境条件（温湿度）调整摩擦系数（如雨天测试时降低摩擦系数预设值至0.6-0.7）。

3.执行系统标定

•按照制造商手册执行静态标定（如空载状态下验证滚筒转速与扭矩关系）和动态标定（如模拟车辆加速/制动过程，验证减速度计算准确性）。

•使用标准砝码或已知惯量的负载对系统进行全量程标定（覆盖测试常用减速度范围，如0.1g-0.8g）。

4.缩短标定周期

•对于高频率使用的制动台，建议缩短标定周期（如每3个月或200次测试），并在环境温湿度变化较大时（如季节交替）增加临时标定。

三、综合建议

1.数据对比法：将测试数据与历史同车型数据对比，若偏差持续存在且超出允许范围（如±5%），则需重点排查惯性模拟系统或标定参数。

2.环境因素控制：确保测试环境温湿度稳定（如温度20℃-30℃、湿度40%-60%），避免极端条件影响摩擦系数和设备性能。

3.多参数联动分析：结合轮速信号、制动压力曲线及减速度曲线，综合判断偏差来源（如减速度曲线出现突变可能为传感器故障，平滑但持续偏差可能为惯量失配）。

通过系统性排查惯性模拟系统误差和标定参数失效问题，可有效解决目标减速度偏差超标的问题，确保ABS制动台测试结果的准确性与合规性。
