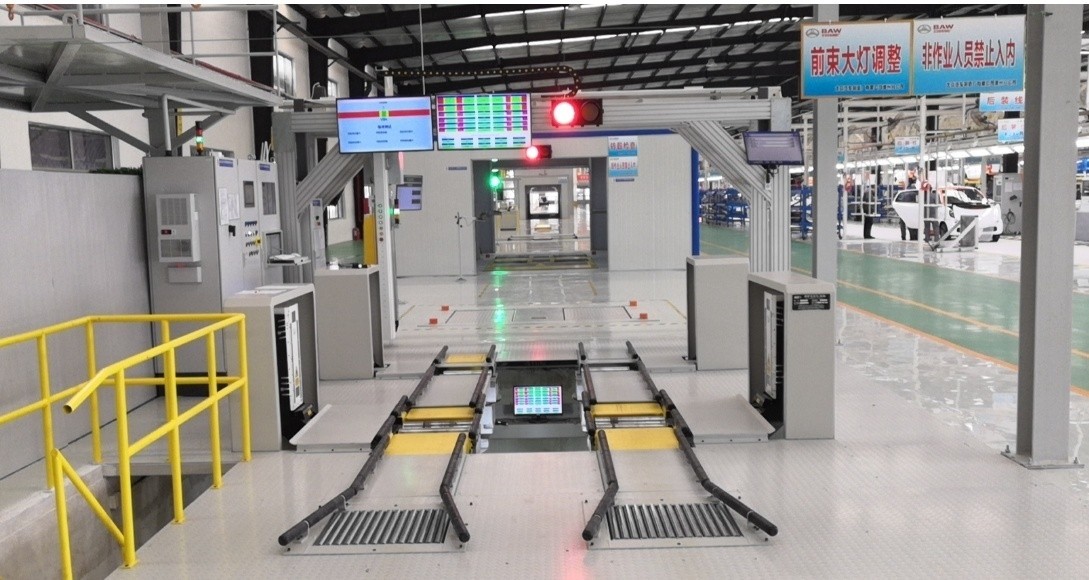

电力底盘测功机（Electric Chassis Dynamometer,ECD）振动噪声异常直接影响测试数据的可靠性和设备寿命，可能由传动系统对中不良、轴承磨损或电磁干扰等因素引发。以下从故障根源、诊断方法和解决方案三方面展开分析：

一、传动系统对中不良

传动系统（电机减速器滚筒轴）的对中精度直接影响机械振动水平。若存在轴向/径向偏移或角度偏差，会导致齿轮/联轴器异常啮合、轴承偏载，进而引发周期性振动和噪声。

可能原因

•安装偏差：电机与减速器、减速器与滚筒轴之间的联轴器安装时未严格对中（径向偏差＞0.1mm或角度偏差＞0.5°），导致负载传递不均。

•基础刚性不足：测功机底座固定螺栓松动或地基沉降，使传动系统在负载下发生微小位移，破坏对中性。

•热变形影响：长时间高负荷运行后，电机/减速器壳体因温升发生热膨胀，导致原有对中状态偏移（如轴向伸长＞0.2mm）。

诊断方法

•振动频谱分析：使用加速度传感器采集传动系统振动信号，若频谱中出现明显的2倍频或更高次谐波（如电机转速1500rpm对应基频25Hz，2倍频50Hz处幅值显著升高），表明存在对中不良。

•激光对中仪检测：通过激光对中工具测量电机与滚筒轴的径向/轴向偏差及角度误差（允许值：径向＜0.05mm，角度＜0.2°）。

•温度监测：对比传动系统各部件（电机输出端、减速器输入端、滚筒轴承座）的温度分布，若局部温差＞10℃，可能存在热变形导致偏移。

解决方案

•重新校准对中：使用激光对中仪调整电机与减速器、减速器与滚筒轴的联轴器，确保径向/轴向偏差及角度误差在允许范围内；紧固底座螺栓（扭矩按设计值±5%控制）。

•增强基础刚性：检查底座固定螺栓（如M20螺栓预紧力需达300N·m以上），必要时增加减震垫或地脚螺栓数量；长期运行后需定期复检对中状态。

•热补偿设计：对于高负荷工况，在控制系统中集成温度传感器，实时监测关键部件温升，并通过软件补偿因热膨胀导致的对中偏移（如调整联轴器预紧力）。

二、轴承磨损或损坏

轴承是支撑传动轴的核心部件，长期承受径向/轴向载荷及高速旋转摩擦，若润滑不足、污染或过载，会导致磨损、点蚀甚至断裂，引发振动和异响。

可能原因

•润滑失效：润滑脂老化（使用周期＞6个月未更换）、油量不足或污染（金属屑、水分混入），导致轴承滚动体与滚道摩擦加剧。

•过载运行：测试车辆质量超过设计载荷（如标定最大2吨车辆实际加载3吨）或急加速/制动工况频繁，使轴承承受瞬时冲击载荷。

•安装不当：轴承装配时过盈量过大（如热装温度＞120℃）或未清洁轴/座孔表面，导致滚道损伤或游隙异常。

诊断方法

•振动信号特征分析：采集轴承座振动信号，若频谱中出现轴承故障特征频率（如内圈故障频率BPFI、外圈故障频率BPFO、滚动体故障频率BSF），表明存在局部损伤；若出现宽频带冲击信号（高频＞5kHz），表明磨损严重。

•温度与噪声检测：轴承座温度＞70℃（环境温度25℃时）或出现周期性“咔嗒声”“嗡嗡声”，提示润滑不良或滚动体损伤。

•拆解检查：停机后拆卸轴承，观察滚道表面是否有剥落、划痕或变色（过热导致回火色）；测量游隙（与新品对比，超过允许值±0.002mm需更换）。

解决方案

•定期维护润滑：按厂家要求更换润滑脂（如锂基脂，更换周期≤6个月或500小时运行时间）；加油量控制在轴承腔容积的1/3~1/2，避免过量导致搅拌发热。

•载荷控制与缓冲：严格限制测试车辆质量（误差＜5%标定值）；在传动系统中增加弹性联轴器（如膜片联轴器）吸收冲击载荷，降低轴承瞬时应力。

•规范安装流程：使用专用工具安装轴承（如液压压装设备），避免直接敲击；装配前清洁轴/座孔表面（用无绒布擦拭），并涂抹少量润滑脂防锈。

三、电磁干扰（EMI）引发的异常振动

电力底盘测功机的电机（如永磁同步电机PMSM）和控制系统依赖高频电力电子器件（逆变器、驱动器），若电磁屏蔽不完善或接地不良，会导致电磁噪声耦合到机械系统，引发低频振动或高频异响。

可能原因

•逆变器高频谐波：电机驱动逆变器开关频率（通常5kHz~20kHz）产生的高频谐波电流，通过电缆耦合到电机定子绕组，引发电磁力波（频率=开关频率×极对数），导致定子/转子振动。

•接地回路干扰：控制系统接地线阻抗过高（＞4Ω）或存在多点接地，使电磁噪声通过地环路耦合到传感器信号线或机械结构。

•电缆布局不当：动力电缆（如电机三相线）与信号电缆（如转矩传感器线）平行布线且间距＜300mm，导致电磁干扰耦合。

诊断方法

•电磁噪声检测：使用近场探头（如环形天线）检测电机/逆变器周围的磁场强度（超过50dBμV/m需排查）；通过频谱分析仪观察噪声频率是否与逆变器开关频率匹配。

•振动电气同步分析：同步采集振动信号和逆变器输出电流波形，若振动峰值与电流谐波分量（如5次、7次谐波）同步变化，表明电磁干扰是主因。

•接地电阻测试：测量控制系统接地线阻抗（应＜1Ω），检查是否存在多点接地（如机柜与底座同时接地形成环路）。

解决方案

•优化电磁屏蔽：为电机/逆变器加装金属屏蔽罩（接地良好），动力电缆采用屏蔽电缆（屏蔽层单端接地）；在逆变器输出端加装共模扼流圈（抑制高频共模噪声）。

•规范接地设计：控制系统采用单点接地（如机柜接地排单独连接至大地），避免与动力系统地线混接；传感器信号线采用双绞屏蔽线，并在靠近测点处单端接地。

•调整控制参数：在逆变器中启用谐波抑制算法（如DPWM调制、重复控制），降低高频谐波电流幅值；适当提高开关频率（如从8kHz提升至16kHz），减少电磁力波幅值（但需权衡开关损耗）。

总结

电力底盘测功机振动噪声异常需从机械对中、轴承状态及电磁环境三方面综合排查。建议建立“日常巡检（听诊/温度监测）+定期维护（对中校准/润滑更换）+深度诊断（频谱分析/接地测试）”的闭环管理流程，结合振动频谱特征和故障机理快速定位问题，针对性采取优化措施，确保设备稳定运行和测试数据准确性。
