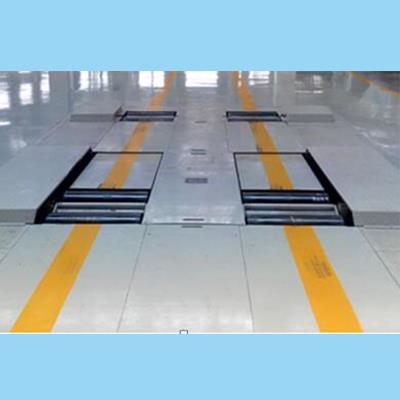

综合转鼓试验台是用于汽车动力性、经济性及排放性能测试的关键设备，其运行稳定性直接影响测试结果的准确性。常见故障可能涉及机械结构、电气控制、传感器及软件系统等多个方面。以下从典型故障现象出发，结合设备原理，分析可能原因并提供对应的诊断与排除方法。

一、机械系统常见故障及处理

1.转鼓转速异常（波动、无法达到设定值或异响）

•可能原因：

•电机驱动系统故障（如变频器参数错误、电机绕组短路）；

•传动部件磨损（皮带松弛、齿轮间隙过大）；

•转鼓轴承损坏或润滑不足；

•负载（车辆）异常（如轮胎打滑、车辆未正确固定）。

•诊断方法：

•检查变频器运行状态及参数设置（如频率指令、电流反馈）；

•听诊电机及传动部件（异响位置判断故障点）；

•手动盘车检查轴承转动阻力及皮带/齿轮松紧度；

•确认车辆轮胎气压、固定状态及驱动模式（如是否误挂P挡）。

•排除方法：

•调整变频器参数或更换故障电机；

•紧固或更换磨损的皮带/齿轮；

•更换损坏轴承并补充润滑脂；

•重新固定车辆并检查轮胎状态。

2.转鼓振动或位移超标

•可能原因：

•地基松动或安装水平度偏差；

•转鼓动平衡失效（如表面磨损、附着异物）；

•联轴器对中不良。

•诊断方法：

•使用水平仪检测转鼓安装水平度；

•停机后检查转鼓表面是否有明显磨损或异物；

•用百分表测量联轴器两端轴向/径向偏差。

•排除方法：

•紧固地基螺栓或重新调整安装水平度；

•对转鼓进行动平衡校正或清理表面异物；

•重新校准联轴器对中（必要时更换联轴器）。

二、电气控制系统常见故障及处理

1.控制系统无响应（无法启动或突然停机）

•可能原因：

•电源故障（如断电、保险丝熔断）；

•PLC（可编程逻辑控制器）或工控机死机；

•传感器信号丢失（如急停按钮触发、安全门未关闭）。

•诊断方法：

•检查配电柜电源指示灯及保险丝状态；

•尝试重启PLC或工控机；

•查看系统报警记录（如急停信号、安全回路状态）。

•排除方法：

•恢复供电或更换保险丝；

•重启控制系统并检查程序运行状态；

•排除急停触发因素（如复位按钮、关闭安全门）。

2.转速/扭矩控制精度下降

•可能原因：

•传感器故障（如转速传感器信号漂移、扭矩传感器零点偏移）；

•控制算法参数错误（如PID调节参数不匹配）；

•电气干扰（如强电线路与信号线未隔离）。

•诊断方法：

•用标准信号源测试传感器输出是否正常；

•检查控制系统参数设置（对比出厂默认值）；

•使用示波器检测信号线是否存在电磁干扰。

•排除方法：

•校准或更换故障传感器；

•重新调整PID参数（通过试验台标定流程）；

•整理线路布局，增加屏蔽层或隔离器。

三、传感器及测量系统常见故障及处理

1.车速/轮速信号异常（显示值与实际值偏差大）

•可能原因：

•轮速传感器（如磁电式、霍尔式）污染或损坏；

•信号线接触不良或断路；

•车辆轮胎规格与试验台预设不匹配（如未输入正确轮胎半径）。

•诊断方法：

•检查传感器表面是否有油污、铁屑等污染物；

•测量传感器输出信号（如电压/频率是否在正常范围）；

•核对试验台软件中车辆参数设置。

•排除方法：

•清洁传感器表面并固定牢固；

•修复或更换信号线；

•更新车辆参数（如轮胎半径、传动比）。

2.油耗/排放测量值不稳定

•可能原因：

•流量传感器（如燃油流量计）堵塞或零点漂移；

•排放分析仪（如NOx、CO传感器）校准过期；

•采样管路漏气或堵塞。

•诊断方法：

•检查流量传感器内部是否有杂质（拆解清理）；

•对比标准气体验证排放分析仪精度；

•使用压力表检测采样管路密封性。

•排除方法：

•清理或更换流量传感器；

•重新校准排放分析仪（按标准流程操作）；

•更换漏气管路或清理堵塞部位。

四、软件及数据处理系统常见故障及处理

1.测试数据丢失或记录异常

•可能原因：

•存储设备故障（如硬盘损坏、U盘未插稳）；

•软件程序崩溃（如内存溢出、进程冲突）；

•数据传输接口故障（如USB接口松动、网线断开）。

•诊断方法：

•检查存储设备是否正常识别（如硬盘指示灯、文件系统状态）；

•查看软件日志文件（是否有报错提示）；

•测试数据传输接口（如更换USB端口或网线）。

•排除方法：

•更换存储设备或重新插拔U盘；

•重启软件或工控机（必要时重装程序）；

•修复或更换故障接口。

2.软件界面卡顿或功能失效

•可能原因：

•系统资源占用过高（如CPU/内存过载）；

•驱动程序版本不匹配（如PLC通信驱动异常）；

•软件与操作系统兼容性问题。

•诊断方法：

•使用任务管理器查看资源占用情况；

•检查设备管理器中驱动状态（是否有黄色感叹号）；

•确认软件版本与操作系统是否匹配。

•排除方法：

•关闭无关程序释放资源；

•更新驱动程序至最新版本；

•重装适配当前系统的软件版本。

五、通用故障诊断流程建议

1.观察现象：记录故障发生时的具体表现（如异响、报警代码、数据异常）。

2.初步排查：检查电源、连接线、传感器信号等易损部件。

3.分系统隔离：通过断开子系统（如单独测试电机、传感器）缩小故障范围。

4.参考手册：查阅设备说明书中的故障代码表及维护指南。

5.专业支持：若无法自行解决，联系厂家技术支持并提供详细故障记录。

通过系统化的故障诊断与及时维护，可有效减少综合转鼓试验台的停机时间，保障测试数据的可靠性和设备的使用寿命。
