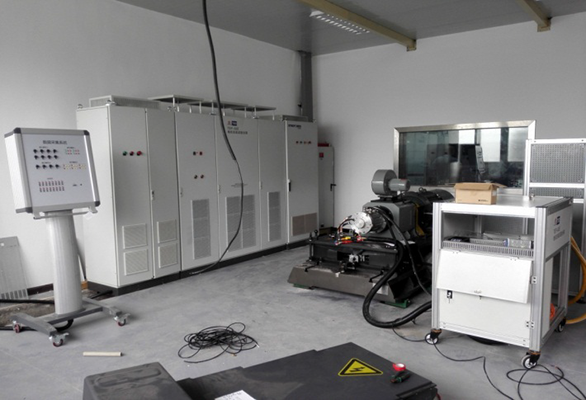

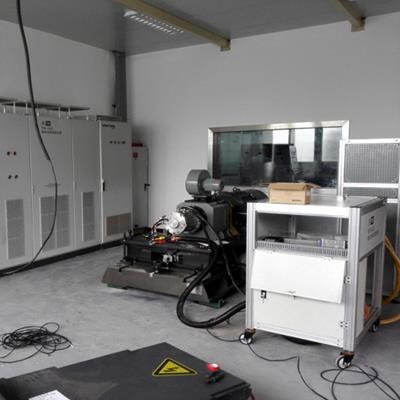

三电联调电机试验台

三电联调电机试验台

产品详情

整车电检

设备用途

三电联调电机试验台(以下简称:电力测功机)用于驱动总成及电机控制器性能试验、驱动耐久性试验、三电系统联调试验。


实验项目

1) 动力总成最高工作转速试验;

2) 动力总成超速实验试验;

3) 动力总成短时升高电压试验

4) 动力总成过载能力试验;

5) 动力总成保护系统测试试验;

6) 动力总成堵转转矩和堵转电流试验;

7) 动力总成再生能量回馈特性试验;

8) 动力总成转矩特性试验(含额定和峰值)

9) 动力总成效率试验;

10) 动力总成电压波动试验;

11) 动力总成转矩脉动试验

12) 转矩响应试验

13) 电流响应试验

14) 动力总成标定试验

15) 循环工况试验

16) 自定义道路工况模拟试验

17) 耐久性载荷谱试验

18) 用户自定义耐久性试验

19) 单工况三电联调试验

20) 综合工况三电联调整车电检试验

21) 循环工况三电联调试验

22) 用户自定义三电联调试验。



变频器主要技术参数

1) 供电容量 ≥300kVA

2) 动力电源 三相五线制AC380V±10%

3) 整流器功率:200kW

4) 整流器数量:

5) 逆变器功率:250kW

6) 逆变器数量:

7) 变频器品牌:西门子


电池模拟器主要技术指标

1) 额定功率:360kW

2) 额定电流:600A

3) 调压范围:10V-720V

4) 电机品牌:西门子

整车电检

测功机实时控制主机主要技术指标

1) CPU:i7,4核

2) 内存:8G

3) 硬盘:500G

4) IO资源:16路AI,4路AO,16路DI,16路DO,8路PWM输入,8路PWM输出

5) 通信接口:实时以太网1路,CAN总线2路,串口4路

6) 品牌:西门子
