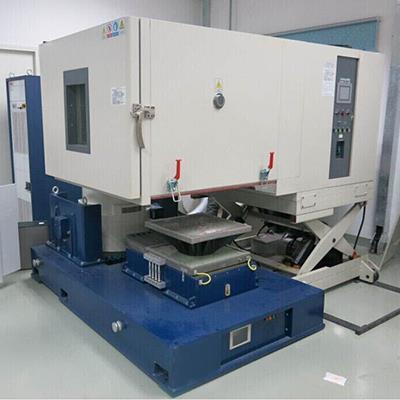

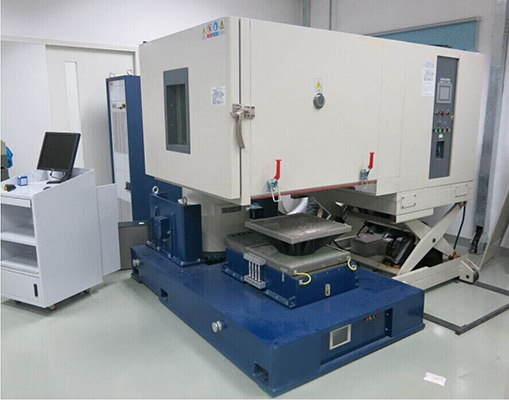

蓄电池包三综合试验箱

蓄电池包三综合试验箱

产品详情

整车电检

主要技术指标

1、温度范围:-40℃~150℃

2、温度均匀度:≤±2℃

3、温度波动度:±1℃

4、温度偏差:≤±2℃

5、升降温速率:平均1.0-3.0℃/min

6、湿度范围:10%-90%RH

7、温度内箱尺寸:深3000mmX 宽3000mmX 高1500mm

8、湿度范围:10%~90% R.H.

9、湿度偏差:≤+2/-3% R.H.(湿度>75% R.H.)≤±5% R.H.(湿度≤75% R.H.)

10、时间设定范围:0~9999小时

11、正弦波激振力:60kN(6000kg) 额定随机激振力:60kN(6000kg)

12、频率范围:2-2700HZ

13、最大加速度:100G,满足客户400KG样品测试

14、最大速度:2m/s

15、最大移位:51mmp-p

16、运动部件等效质量:150kg

17、最大载荷:400kg

18、扩展台面尺寸:1500mm×1500mm    水平滑台尺寸:1500mm×1500mm

19、振动方向:上下垂直、前后水平

20、电源要求:AC380(±10%)V/50HZ三相五线制

21、测试孔:两个(箱体两边各一个φ100mm的孔)


环境系统特点

1、制冷机采用法国泰康或者德国比泽尔。

2、冷冻系统采用单元或二元式低温回路系统设计。

3、美国“艾高”干燥过滤器,台湾“冠亚”油分离器,意大利“卡士妥”电磁阀

4、温湿度三综合试验机采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温湿度分布均匀。

5、风路循环出风回风设计,风压风速均符合测试标准,并可使开门瞬间温湿度回稳时间快。

6、升温、降温、加湿系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。 三温湿度三综合试验机


控制系统

1、智能型双路高精度数显PID整车电检微电脑控制仪表(可直接显示湿度的百分数值,不用温湿度转换对照)

2、薄膜式KEYBOARD

3、具有断电记忆功能,复电时可继续剩余之试验过程

4、温度控制均采用P、I、D+S、S、R系统频道协调控制,可提高控制元件与界面使用之稳定性及寿命

5、触控式设定、数位及直接显示

6、具有P、I、D自动演算之功能,可减少人为设定时带来之不便

7、在运转或设定中,如发生错误时,会提供警示迅号

8、停电记录保持装置

9、法国“施耐德”元器件


控制器

控制方式:  触控式

显示:  CLCD彩色液晶显示屏

系统容量:  120组程序X1000段,每组程序所需之段数可任意分割,各组程序并可以自由互相连结.

循环设定:  每组运转程序可执行,9999回或无数次循环之反复执行,且可于该程度再分割出5阻段数 来执行额外之部分循环.操作模式:  定值/程序/连结等三种运转模式可符合各种温度测试条件之执行.

控制方式:  智能型微电脑PID+SSR/SCR 自动正逆双向同步输出.资料设定:  内建程序目录管理,便利各项试验名称及程序数据之建立,更改,查阅或运转执行.曲线绘制:  数据设定完成可立即取得相关数据之设定曲线,运转中亦可获知实际运转曲线之绘制画面.时序控制:  2组时序输出控制接口,搭配10种之时间控制模式,可供外部逻辑驱动组件来执行启动/停止之时序规划.

预约启动:  所有测试条件皆可设定预约开机运转之功能.操作锁定:  可锁定启停之功能条件,防止其它人员误触而影响实验结果.停电复归:  具断电记忆装置及复电时机台之再启动模式 1.BREAK (中断) 2.COLD (冷机启动) 3.HOT 热机启动).

安全检知:  内建15项全功能之系统侦测感知装置,以确保机台之安全运转,当感知异常故障时立即切断机台之控制电力,并自动显示故障发生时间,异常之项目及排除对策.异常追朔:  可显示异常故障之历史资料.外部保护:  独立于控制器之电子式超温保护装置一只.

通信接口:  RS-232之标准通信接口装置,可与个人计算机(PC)同时联机多机控制及管理.

显示切换:  中/英文显示字幕,可自由切换.
