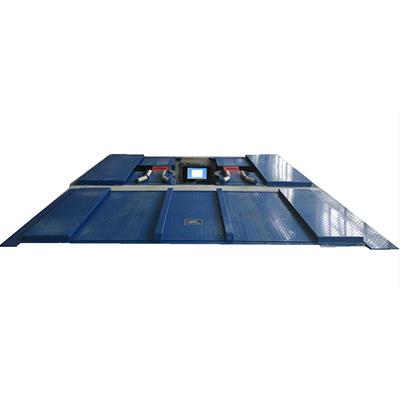

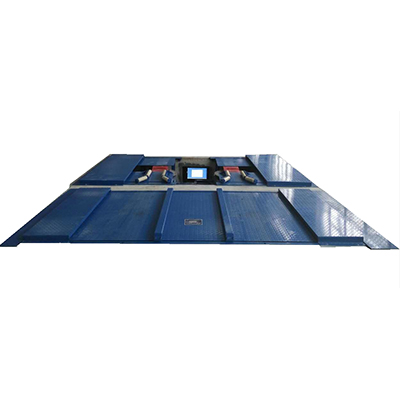

GYZJ系列汽车转角试验台

GYZJ系列汽车转角试验台

产品详情

整车下线综合诊断设备

产品介绍:

1、汽车转角试验台为检测、调整汽车前轮转向角的专用设备。整车下线综合诊断设备用于测试汽车转向轮最大转向角及相关值(即某一转向轮外转至最大位置时,另一车轮相应转动的角度)。测量前轮转向角时,可根据车型通过前轮调整,手动调整轮距。前轮左右轮胎采用启动夹紧的机构。一套车辆摆正系统,保证前后轮的对中。

2、试验台由转向角检测器、摆正器、LED显示器及控制系统等各部组成。

3、试验台适用于轴载质量不大于3t,转向轮轮距在900~1400mm之间的小型汽车。设备对轮胎无损伤,车身摆正机构能使各车型车身摆正。(轮距可根据用户车型进行设计)

4、 LED显示器包含以下项目:测试准备完成的界面;转向角测试界面;显示车型;合格/不合格判定;实时左/右转角;每轮的内/外最大转角。显示器根据用户要求提供工控机CRT显示仪表,显示精度±0.5°以内,转向力±200N,分辨力1N,转角±60°分辨力0.1°。


技术参数

最大允许轴重             3000 ㎏

轮距调整范围             900~1,400 ㎜

轮距调整方式             链条均衡器式

旋转台面规格             上平面与轮胎规格相符

外  径                         φ400㎜

中心自由度                 ±50㎜

锁止方式                     双向气缸(前、后)

气缸内径×行程           φ100×110㎜

锁止角度范围              ±5°

检测量程                     ±45°

测量精度                     ±0.5°

摆正器                         满足车型使用要求设计制造
